强制循环(FC)蒸发器

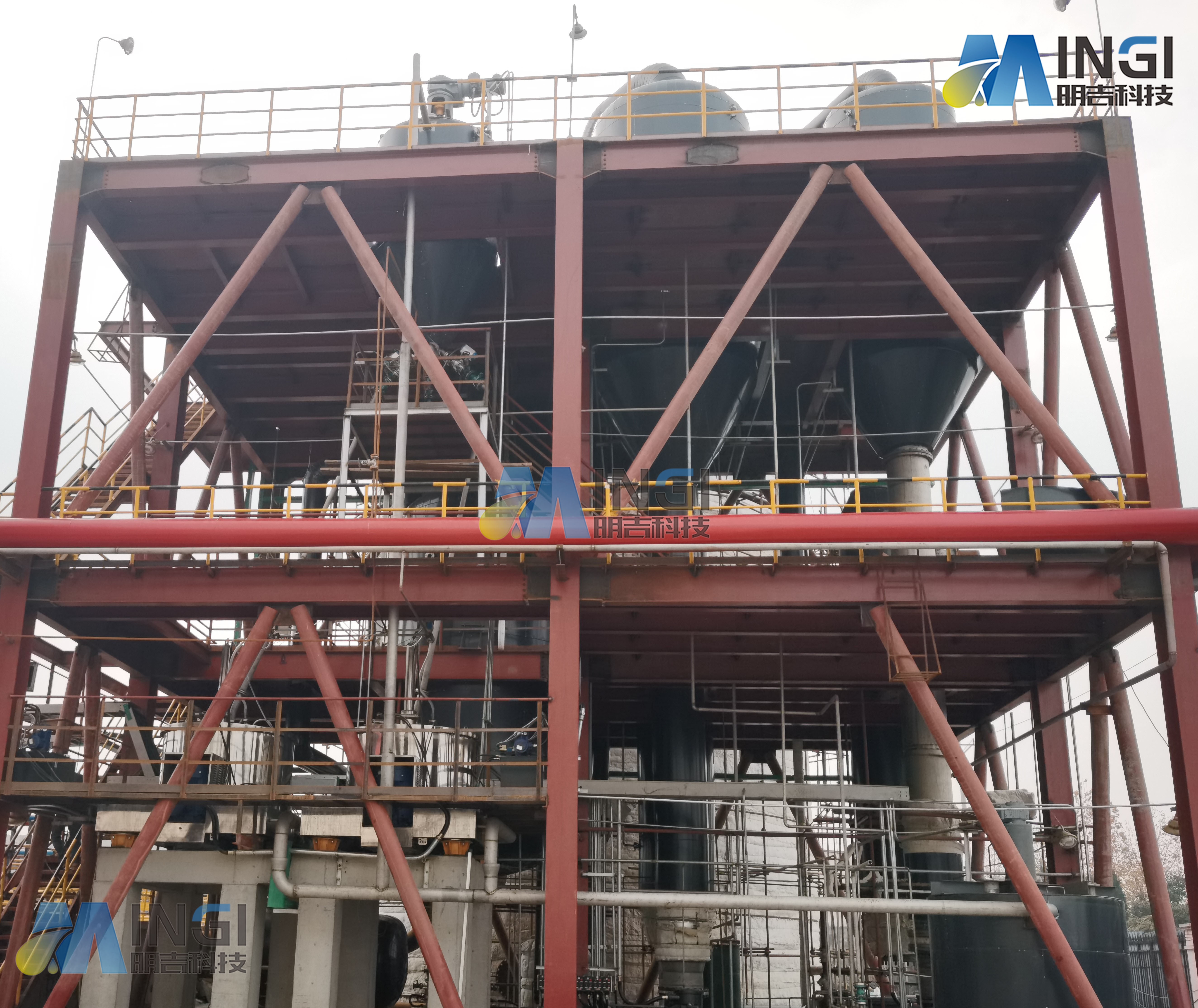

【概述】应用范围： 应用于农药行业废水、采用三效蒸发系统，进水COD高，含盐量高。系统采用混流蒸发，实现了固液分离，达到了废水的零排放。 原理： 蒸发设备的一类。溶液在设备内的循环主要依靠外加动力所产生的强制流动。循环速度一般可达1.5-3.5米/秒。传热效率和生产能力较大。原料液由循环泵自下而上打入，沿加热室的管内向上流动。蒸汽和液沫混合物进入蒸发室后分开，蒸气由上部排出，流体受阻落下，经圆锥形底部被循环泵吸入，再进入加热管，继续循环。 它的加热室有卧式和立式两种结构，液体循环速度大小由泵调节。根据分离室循环料液进出口的位置不同，它又可以分为正循环强制蒸发器及逆循环强制蒸发器，循环料液进口位置在出口位置上部的称为正循环，反之为逆循环。逆循环强制蒸发器具有更多优点。 液体在加热管内的循环流速通常在1.2~3.0米/秒范围之内(当悬浮液中晶粒多,所用管材硬度低，液体粘度较大时，选用低值)，加热管可以是立式单程、立式双程、卧式单程、卧式双程，后两者者设备总高较小但管子不易清洗且易磨损管壁。 主要特点： 物料在换热管中流速较高，雷诺系数较大，传热强度较高，不易器壁结垢； ▶适合抑制结疤，加强换热，增大蒸发强度为目的蒸发浓缩； ▶因常有轴流泵存在，所以晶体粒径一般较小，适合对晶体粒径要求不大的生产过程；
